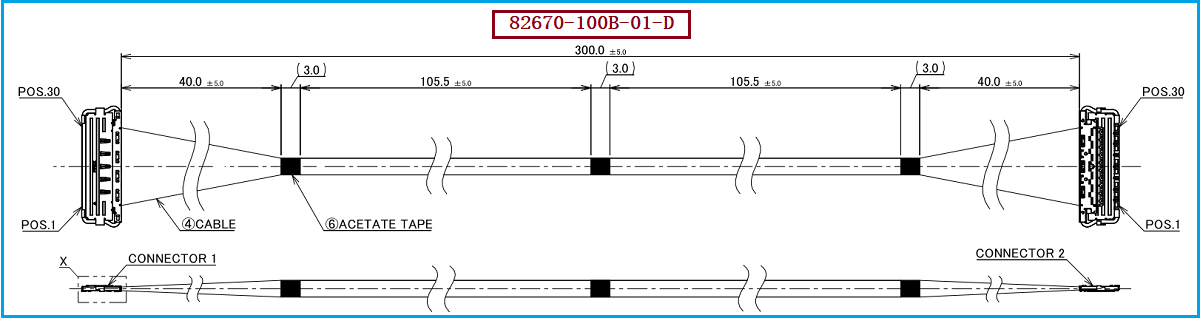

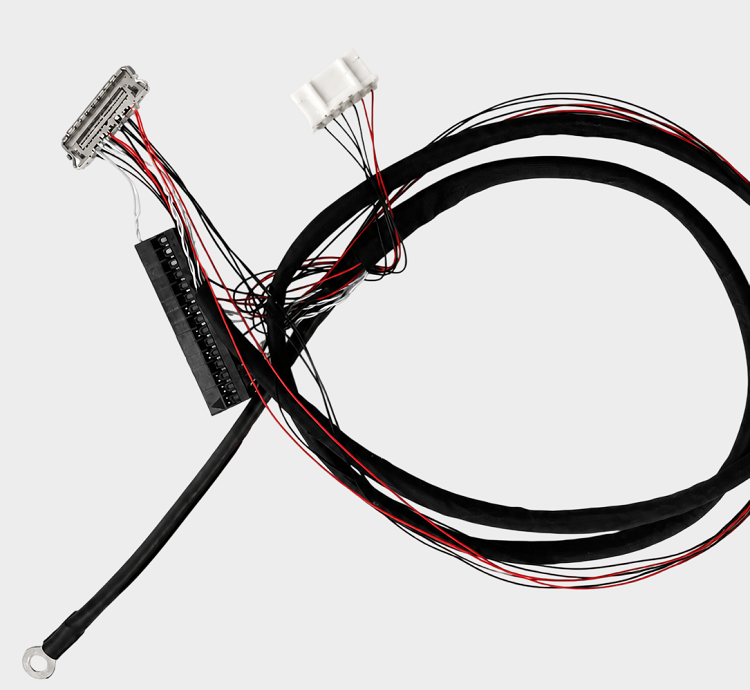

Với sự phát triển liên tục của laptop, máy tính bảng, thiết bị VR/AR, thiết bị thông minh và thiết bị dữ liệu tốc độ cao về hướng mỏng và nhanh, việc kết nối tín hiệu tốc độ cao bên trong thiết bị đối với kích thước của dây cáp, khả năng bọc cách điện và tính toàn vẹn của tín hiệu đã đặt ra yêu cầu cao hơn. I-PEX 82670-100B-01-D là một sợi cáp đồng trục siêu mỏng 30Pin thuộc series CABLINE®-CA II, sử dụng cáp đồng trục Micro-Coaxial 40AWG siêu mỏng, dài 300mm và cấu trúc kết nối 1-1 kép, đầu cáp đi kèm sử dụng mô hình kết nối 20680-030T-01. Kết nối đi kèm sử dụng cấu trúc mật độ cao và khoảng cách 0.4mm, có ZenShield® bọc cách điện toàn phần và thiết kế khóa cơ học, rất phù hợp cho việc kết nối bên trong thiết bị điện tử tốc độ cao trong không gian hạn chế. Đối với kỹ sư, giá trị của loại cáp đồng trục siêu mỏng này nằm ở khả năng truyền tải nhiều luồng tín hiệu tốc độ cao trong không gian nhỏ hơn; đối với người mua hàng, cần phải xác nhận đồng thời mã sản phẩm, mô hình kết nối,规格 của cáp, chiều dài, vị trí cáp và hiệu suất tốc độ cao thực tế, không chỉ mua theo "sợi cáp 30Pin".
Từ góc nhìn ứng dụng giao tiếp tốc độ cao của loạt CABLINE®-CA II, nó có thể được sử dụng trong các trường hợp truyền tín hiệu USB 3.1 Gen 2, nhưng việc dự án có thể đạt được tốc độ USB 3.1 Gen 2 một cách ổn định hay không cần phải kiểm tra toàn bộ đường truyền. USB 3.1 Gen 2 thường tương ứng với tốc độ truyền USB ở cấp độ 10Gbps, và tài liệu chính thức của I-PEX CABLINE®-CA II đã xác định nó cho ứng dụng truyền dữ liệu tốc độ cao và liệt kê các ứng dụng giao tiếp tốc độ cao như USB 3.2 Gen 2; từ việc phát triển tên gọi tiêu chuẩn USB, USB 3.2 Gen 2 và USB 3.1 Gen 2 thuộc cùng hệ thống giao tiếp cấp độ 10Gbps. Do đó, việc sử dụng cấu trúc Micro-Coaxial của cáp đồng trục mỏng có thể là một giải pháp cho việc kết nối tín hiệu tốc độ cao bên trong thiết bị USB 3.1 Gen 2. Tuy nhiên, các kỹ sư cần đặc biệt chú ý rằng “ổ cắm hỗ trợ giao tiếp tốc độ cao” không đồng nghĩa với “mọi cáp với độ dài và cấu trúc khác nhau đều tự động đảm bảo tốc độ đó”. Với cáp 300mm loại I-PEX 82670-100B-01-D, việc có thể truyền tải ổn định với tốc độ USB 3.1 Gen 2 hay không cần xem xét tổng hợp các yếu tố như điện trở của cáp, tổn thất chèn, tổn thất phản xạ, sự xung đột, hiệu suất của ổ cắm, đường dẫn PCB, khả năng Tx/Rx của chip và tính toàn vẹn tín hiệu của toàn bộ hệ thống, vì vậy表述 kỹ thuật hơn nên là “hợp lệ cho việc kết nối tín hiệu tốc độ cao ở cấp độ USB 3.1 Gen 2/USB 3.2 Gen 2 và cần kiểm tra hiệu suất thực tế của hệ thống”.

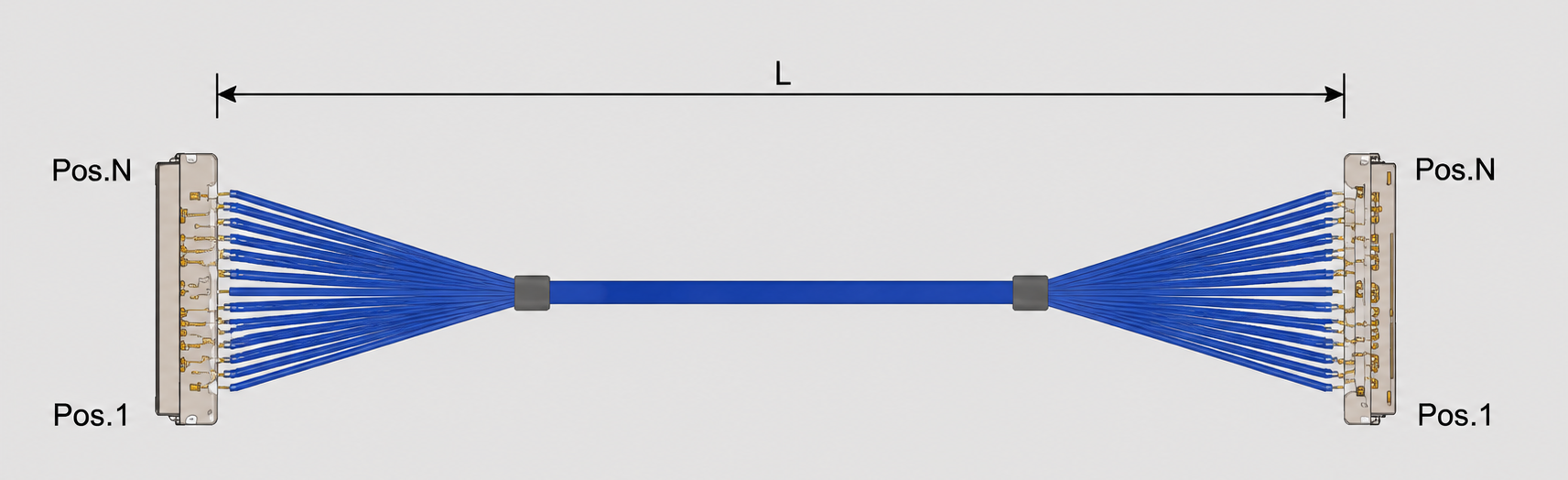

Đối với sản phẩm I-PEX 82670-100B-01-D này, ngoài các thông số 30Pin, 40AWG và 300mm, định nghĩa 1-1 của đường dây cũng là nội dung cần phải chú ý khi thay thế tương thích. "1-1" có nghĩa là cả hai đầu của sợi dây sử dụng mối kết nối tương ứng, tức là原则上 giữ nguyên kết nối của chân A Pin 1→kết nối với chân B Pin 1, Pin 2→Pin 2……cho đến Pin 30→Pin 30,而不是 sử dụng cấu trúc nhánh 1-N. Đối với các tín hiệu tốc độ cao như USB 3.1 Gen 2, không thể đơn giản hiểu rằng "mỗi dây dẫn thông suốt là được", mà cần đảm bảo rằng các tín hiệu tốc độ cao, tín hiệu phân cực và mối kết nối đất trong thiết kế ban đầu được đối ứng chính xác, nếu không ngay cả khi kết nối có thể được lắp ghép bình thường, cũng có thể xuất hiện vấn đề như tốc độ truyền thông giảm, tín hiệu không ổn định thậm chí là không thể nhận diện được. Do đó, khi kỹ sư tiến hành thiết kế thay thế 82670-100B-01-D, nên dựa trên bản vẽ sản phẩm ban đầu và Pin Assignment được khách hàng xác nhận để kiểm tra từng chân; nhân viên mua hàng thì đề xuất nhà cung cấp khi báo giá nên rõ ràng viết rõ I-PEX 82670-100B-01-D, 30Pin, 40AWG Micro-Coaxial, 300mm, 1-1 và 20680-030T-01, tránh nguy cơ mua hàng "cùng 30Pin nhưng thực tế đường dây hoặc cấu trúc khác nhau".
Nếu dự án cần tìm kiếm giải pháp thay thế hoặc nhà cung cấp thứ hai cho I-PEX 82670-100B-01-D, đề xuất không chỉ sao chép đơn giản hình dạng của đầu nối mà còn từ năm góc độ tổng hợp: "đầu nối + dây + vị trí dây + độ dài + hiệu suất cao tốc". Đầu tiên xác nhận mẫu đầu nối cuối dây dẫn là 20680-030T-01 và đảm bảo mối quan hệ phù hợp thực tế của thiết bị cuối; sau đó xác nhận sử dụng dây đồng trục Micro-Coaxial 40AWG siêu mỏng, duy trì độ dài 300mm và cấu trúc 1-1 cuối两端; sau đó đối chiếu từng chân của vị trí 30Pin, cuối cùng xác thực tính toàn vẹn của tín hiệu cao tốc cho ứng dụng USB 3.1 Gen 2/USB 3.2 Gen 2, bao gồm điện trở, tổn thất, nhiễu và tính ổn định thực tế của giao tiếp. Công ty chúng tôi có thể cung cấp: giải pháp dây束 thay thế tương thích cho I-PEX 82670-100B-01-D, có thể phát triển và sản xuất dây束 siêu mỏng đồng trục dựa trên kết cấu thiết bị và nhu cầu ứng dụng thực tế của khách hàng, xung quanh đầu nối 20680-030T-01, dây đồng trục 40AWG siêu mỏng, 30Pin, 300mm và cấu trúc vị trí 1-1, cung cấp hỗ trợ thiết kế tương thích cho kỹ sư, cũng như cung cấp lựa chọn dây束 thay thế trong nước, nhà cung cấp thứ hai và dây束 tùy chỉnh cho nhân viên mua hàng. Cần lưu ý rằng tính tương thích cuối cùng nên dựa trên kết quả thử nghiệm mẫu thực tế, mối quan hệ cơ học và xác thực tính toàn vẹn điện tử cao tốc.
