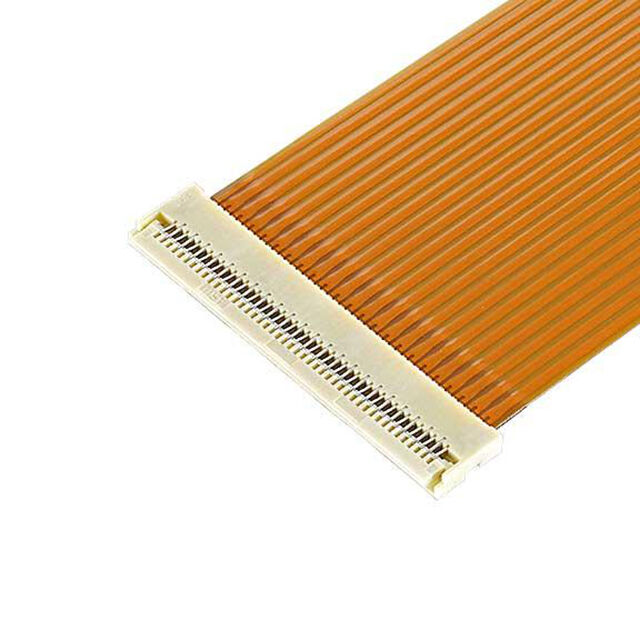

Tổng quan về sản phẩm đầu nối IPEX 20613-021E-02:
 | Nhà sản xuất | I-PEX |
| Số vật liệu của nhà sản xuất | 20613-021E-02 | |
| Mô tả sản phẩm | MINIFLEX 3-BFNH 21P, 21 vị trí FFC, tiếp điểm đầu nối FPC, trên và dưới 0,024 "(0,60mm) gắn bề mặt, góc phải. |
I-PEX 20613-021E-02Sản phẩm kết nốiThuộc tính:
| Loại | Mô tả |
| Thể loại | Đầu nối, thiết bị kết nối |
| Đầu nối FFC, FPC (Flat Flex) | |
| Lắp ráp kết nối FFC, FPC (Flat Flex) | |
| Nhà sản xuất | I-PEX |
| Series | MINIFLEX® 3-BNFH |
| Đóng gói | Băng và cuộn (TR) |
| Loại linh hoạt phẳng | FFC，FPC |
| Loại cài đặt | Gắn bề mặt, góc phải |
| Loại đầu nối/tiếp xúc | Liên hệ, trên và dưới |
| Số kim | 21 |
| Khoảng cách | 0.024"（0.60mm） |
| Chấm dứt | Hàn |
| Độ dày FFC, FCB | 0.20mm |
| Chiều cao trên bảng | 0.035"（0.88mm） |
| Chức năng khóa | Khóa kích hoạt |
| Loại kết thúc cáp | Loại tab hàn, hình nón |
| Vật liệu liên hệ | Đồng phốt pho |
| Xử lý bề mặt Liên hệ với bây giờ | Mạ vàng |
| Vật liệu vỏ | Polyme tinh thể lỏng (LCP) |
| Vật liệu thiết bị truyền động | Polyme tinh thể lỏng (LCP) |
| Đặc tính | Đuôi hàn cố định |
| Điện áp định mức | 50V |
| Nhiệt độ hoạt động | -40°C ~ 85°C |
| Lớp dễ cháy vật liệu | UL94 V-0 |
| Xếp hạng hiện tại (Amp) | 0.3A |
| Độ dày xử lý bề mặt Liên hệ với bây giờ | 3.94µin（0.10µm） |
| Màu vỏ | Màu be |
| Màu thiết bị truyền động | Màu be |
| Số lần ghép nối | 20 |
I-PEX 20613-021E-02Giới thiệu sản phẩm đầu nối (loạt):
MINIFLEX@3-BFNH là một đầu nối hiệu suất cao được thiết kế cho các ứng dụng đòi hỏi sự ổn định kết nối tuyệt vời. Nó có lực giữ được cải thiện và diện tích tương thích, phù hợp với yêu cầu pitch 0,3mm, đảm bảo khả năng tương thích với nhiều loại cáp FPC/FFC. Đầu nối này cung cấp các nhà khai thác ngắn và dài để đáp ứng các nhu cầu ứng dụng khác nhau. Các điểm tiếp xúc được cấu hình trên cùng và dưới cùng với chiều dài điểm tiếp xúc 1,0mm và 0,45mm tương ứng với độ dày 0,2 ± 0,03mm, đảm bảo kết nối điện đáng tin cậy. Chiều cao của nó là 0,90 ± 0,10 mm, chiều rộng là 1,5 + (0,3 * p) mm và chiều sâu là 2,95 mm, hoàn hảo phù hợp với thiết kế mạch nhỏ gọn.
Đầu nối MINIFLEX @ 3-BFNH hỗ trợ nhiều số chân (7, 9, 11, 21, 23, 25, 31, 33, 35, 39, 41, 45, 51, 61, 71), phù hợp với nhiều ứng dụng điện tử, cung cấp các giải pháp kết nối linh hoạt. Cho dù trong thiết bị di động, điện tử tiêu dùng hay thiết bị công nghiệp, MINIFLEX@3-BFNH mang đến cho bạn hiệu suất kết nối đáng tin cậy.
I-PEX 20613-021E-02Tài liệu kết nối và phương tiện truyền thông:
| Loại tài nguyên | Liên kết |
| Thông số kỹ thuật | 20613-021E-02_Datasheet |
I-PEX 20613-021E-02Mô tả liên quan đến thay thế đầu nối chính hãng:
Chúng tôi tập trung vào(I-PEX) Cung cấp hàng đầu nối thương hiệu cam kết cung cấp cho khách hàng các giải pháp kết nối chất lượng cao và đáng tin cậy. Sản phẩm của chúng tôi bao gồm các sản phẩm chính hãng và thay thế hiệu suất cao, được kiểm tra nghiêm ngặt để đảm bảo tính ổn định và hiệu quả. Chào mừng bạn đến liên hệ với chúng tôi thông qua thông tin liên hệ bên dưới trang tài liệu!
