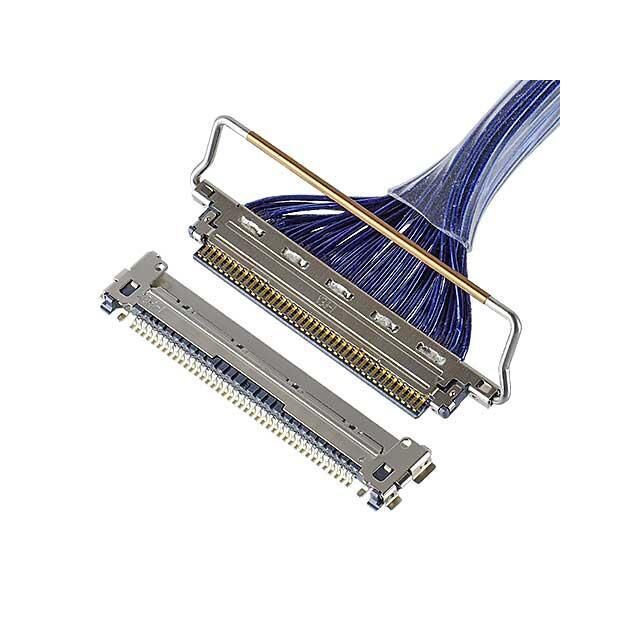

Tổng quan về sản phẩm đầu nối IPEX 20525-060E-02:
 | Nhà sản xuất | I-PEX |
| Số vật liệu của nhà sản xuất | 20525-060E-02 | |
| Mô tả sản phẩm | CABLINECA RECEPTACLE 60P; Đầu nối ổ cắm 60 vị trí 0,016 "(0,40mm) gắn bề mặt, mạ vàng góc phải. |
Đầu nối IPEX 20525-060E-02 Thuộc tính sản phẩm:
| Loại | Mô tả |
| Thể loại | Đầu nối, thiết bị kết nối |
| Đầu nối hình chữ | |
| Giá đỡ pin, ổ cắm, ổ cắm nữ | |
| Nhà sản xuất | I-PEX |
| Series | CABLINE®-CA |
| Đóng gói | Băng và cuộn (TR) |
| Loại kết nối | ổ cắm |
| Loại liên hệ | Vỏ ngoài Liên hệ với bây giờ |
| Phong cách | Hội đồng quản trị đến cáp/dây dẫn |
| Số kim | 60 |
| Số kim được nạp | Tất cả |
| Khoảng cách-khớp nối | 0.016"（0.40mm） |
| Số hàng | 1 |
| Khoảng cách hàng ghép | - |
| Loại cài đặt | Gắn bề mặt, góc phải |
| Chấm dứt | Hàn |
| Loại buộc chặt | Loại đẩy kéo |
| Liên hệ xử lý bề mặt-khớp nối | Mạ vàng |
| Liên hệ Độ dày xử lý bề mặt-khớp nối | 3.94µin（0.100µm） |
| Màu cách điện | Màu đen |
| Chiều cao cách điện | 0.039"（1.00mm） |
| Chiều dài tiếp xúc-cột | - |
| Nhiệt độ hoạt động | -40°C ~ 85°C |
| Lớp dễ cháy vật liệu | UL94 V-0 |
| Liên hệ xử lý bề mặt-Cột | Mạ vàng |
| Chiều cao xếp chung | - |
| Bảo vệ xâm nhập | - |
| Đặc tính | Đuôi hàn cố định |
| Xếp hạng hiện tại (Amp) | Thay đổi tùy theo thước đo dây |
| Điện áp định mức | 100VAC |
| Ứng dụng | - |
| Vật liệu cách điện | Polyme tinh thể lỏng (LCP) |
| Hình dạng liên hệ | Hình chữ nhật |
| Vật liệu liên hệ | Đồng phốt pho |
| Liên hệ xử lý bề mặt Độ dày-Post | 1.25µin（0.032µm） |
Giới thiệu sản phẩm đầu nối IPEX 20525-060E-02 (loạt):
CABLINE@_CA là đầu nối vi đồng trục tốc độ truyền dữ liệu cao với thiết kế khóa cơ học, che chắn và nối đất đa điểm cho các ứng dụng hiệu suất cao đòi hỏi kết nối đáng tin cậy. Thiết kế khoảng cách 0,4mm của nó làm cho nó hoàn hảo cho việc lắp đặt trong không gian nhỏ gọn, đặc biệt là trong các trường hợp truyền dữ liệu tốc độ cao.
Đầu nối này hỗ trợ tốc độ truyền dữ liệu lên đến 64 Gbps PAM4 và đặc biệt được khuyến khích để sử dụng với các giải pháp dây nịt CABLINECAP để tương thích với ổ cắm CABLINECA hiện tại (Model 20525-050E-02). Đầu nối CABLINE @ _ CA có đường kính ngoài tối đa 0,4 mm và phù hợp cho các cáp tín hiệu, chẳng hạn như 45Ω # 38 hoặc thấp hơn, và 50Ω # 40 hoặc thấp hơn.
Chiều cao của nó là 1,0 ± 0,1 mm, chiều rộng và chiều sâu được thiết kế là 6,95 + (0,4 *? p) mm và 5,73 mm, đảm bảo khả năng phù hợp và độ tin cậy của đầu nối trong quá trình lắp đặt. Đầu nối CABLINE@_CA tuân thủ nhiều tiêu chuẩn như USB4 Gen3 và Thunderbolt 4 (20 Gbps/kênh) và phù hợp cho nhiều ứng dụng yêu cầu truyền dữ liệu tốc độ cao. Về hiệu suất, đầu nối CABLINE@_CA có khả năng hỗ trợ tốc độ truyền dữ liệu lên đến 20 Gbps với thời gian tăng 30 picoseconds (10-90%) và điện áp đầu vào 800 mVpp, đảm bảo tính ổn định và toàn vẹn của tín hiệu. Thích hợp cho các ứng dụng như USB 3.1 Gen 2 (10 Gbps), PCIe Gen 4 và eDP HBR3, đáp ứng nhu cầu truyền dữ liệu và điện toán hiệu suất cao hiện đại.
Tài liệu và phương tiện kết nối IPEX 20525-060E-02:
| Loại tài nguyên | Liên kết |
| Thông số kỹ thuật | Cabline CA |
