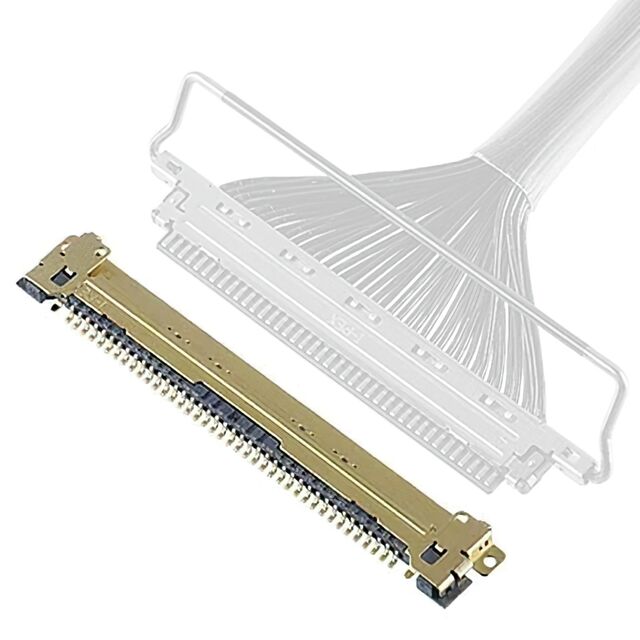

Tổng quan về sản phẩm đầu nối IPEX 20455-A20E-76:
 | Nhà sản xuất | I-PEX |
| Số vật liệu của nhà sản xuất | 20455-A20E-76 | |
| Mô tả sản phẩm | CABLINE VS RECEPTACLE, 20P, đầu nối ổ cắm 20 vị trí 0,020 "(0,50mm) gắn bề mặt, mạ vàng góc phải. |
I-PEX 20455-A20E-76Đầu nốiThuộc tính sản phẩm:
| Loại | Mô tả |
| Thể loại | Đầu nối, thiết bị kết nối |
| Đầu nối hình chữ | |
| Giá đỡ pin, ổ cắm, ổ cắm nữ | |
| Nhà sản xuất | I-PEX |
| Series | CABLINE®-VS |
| Đóng gói | Băng và cuộn (TR) |
| Loại kết nối | ổ cắm |
| Loại liên hệ | ổ cắm nữ |
| Phong cách | Hội đồng quản trị đến cáp/dây dẫn |
| Số kim | 20 |
| Số kim được nạp | Tất cả |
| Khoảng cách-khớp nối | 0.020"（0.50mm） |
| Số hàng | 1 |
| Khoảng cách hàng ghép | - |
| Loại cài đặt | Gắn bề mặt, góc phải |
| Chấm dứt | Hàn |
| Loại buộc chặt | Loại đẩy kéo |
| Liên hệ xử lý bề mặt-khớp nối | Mạ vàng |
| Liên hệ Độ dày xử lý bề mặt-khớp nối | 3.94µin（0.100µm） |
| Màu cách điện | Màu đen |
| Chiều cao cách điện | 0.039"（1.00mm） |
| Chiều dài tiếp xúc-cột | - |
| Nhiệt độ hoạt động | -40°C ~ 85°C |
| Lớp dễ cháy vật liệu | UL94 V-0 |
| Liên hệ xử lý bề mặt-Cột | Mạ vàng |
| Chiều cao xếp chung | - |
| Bảo vệ xâm nhập | - |
| Đặc tính | Đuôi hàn cố định |
| Xếp hạng hiện tại (Amp) | Thay đổi tùy theo thước đo dây |
| Điện áp định mức | 100VAC |
| Ứng dụng | - |
| Vật liệu cách điện | Polyme tinh thể lỏng (LCP) |
| Hình dạng liên hệ | Hình chữ nhật |
| Vật liệu liên hệ | Đồng phốt pho |
| Liên hệ xử lý bề mặt Độ dày-Post | 1.97µin（0.050µm） |
I-PEX 20455-A20E-76Giới thiệu sản phẩm đầu nối (loạt):
Đầu nối vi đồng trục CABLINEVS là đầu nối hiệu suất cao tuân thủ VESA được thiết kế để truyền dữ liệu lên đến 20 Gbps/làn. Khoảng cách 0,5mm và kiểu ghép nối bên làm cho nó đặc biệt thích hợp cho các ứng dụng có không gian hạn chế, được sử dụng rộng rãi cho nhu cầu truyền dữ liệu tốc độ cao như USB4 Gen3 và Thunderbolt 4.
Đầu nối được trang bị dải khóa cơ học để đảm bảo kết nối ổn định và đáng tin cậy, có thể thích ứng với cáp đồng trục vi mô có đường kính ngoài tối đa 0,5mm, chiều dài lau tín hiệu là 0,61mm và hỗ trợ cáp 45Ω hoặc 50Ω để đảm bảo tính toàn vẹn tín hiệu cao. Chiều cao của đầu nối CABLINEVS là 1.0mm (± 0.1mm), chiều rộng và chiều sâu được thiết kế hợp lý để dễ dàng cài đặt trong các bố cục PCB khác nhau. Các tiêu chuẩn mà nó áp dụng bao gồm USB4 Gen3, Thunderbolt 4 (20 Gbps/lane), PCle (16 GT/s) và eDP (8,1 Gbps), đáp ứng nhu cầu thị trường đa dạng. Với hiệu suất vượt trội và hiệu suất thị trường, CABLINEVS đã trở thành sự lựa chọn hàng đầu trong thị trường đầu nối bảng điều khiển máy tính xách tay, giúp phát triển các giải pháp truyền dữ liệu tốc độ cao.
