Phân loại：Linh kiện dây cáp
Đối với các thiết bị điện tử tốc độ cao, việc sử dụng các cuộn cáp đồng trục siêu mỏng không phải chỉ đơn thuần là "ngắn hơn là tốt hơn", nhưng độ dài của cuộn cáp thực sự sẽ直接影响 chất lượng truyền tải tín hiệu. Khi khoảng cách truyền tải tăng lên, điện trở của导体, tổn thất介质 và tổn thất tần số cao sẽ dần tích lũy, đồng thời các vấn đề như không连续 tính của điện trở, tổn thất phản xạ, và tương tác song song cũng dễ dàng显现 ra. Khi tốc độ tín hiệu đạt đến cấp độ Gbps, ngay cả việc tăng thêm một đoạn cáp có vẻ ngắn cũng có thể làm tăng tổn thất đầu vào, giảm chất lượng viền tín hiệu, và từ đó ảnh hưởng đến dư lượng tín hiệu tại đầu nhận. Do đó, khi thiết kế các bộ hiển thị tốc độ cao, mô-đun摄攝像, kết nối trong máy tính xách tay hoặc các thiết bị bị giới hạn về không gian, cần phải đồng thời xem xét cả hai vấn đề "cuộn cáp có đủ dài không" và "tín hiệu tốc độ cao có thể truyền tải ổn định không". I-PEX CABLINE®-UA II bản thân là một đầu nối cáp đồng trục siêu mỏng có bước chân 0.3mm, được cung cấp với khả năng truyền tải tham khảo là 5Gbps/lane NRZ, và liệt kê các ứng dụng tham khảo như USB 3.1 Gen1, V-By-One HS 1.4, HDMI 1.3, eDP và MIPI.

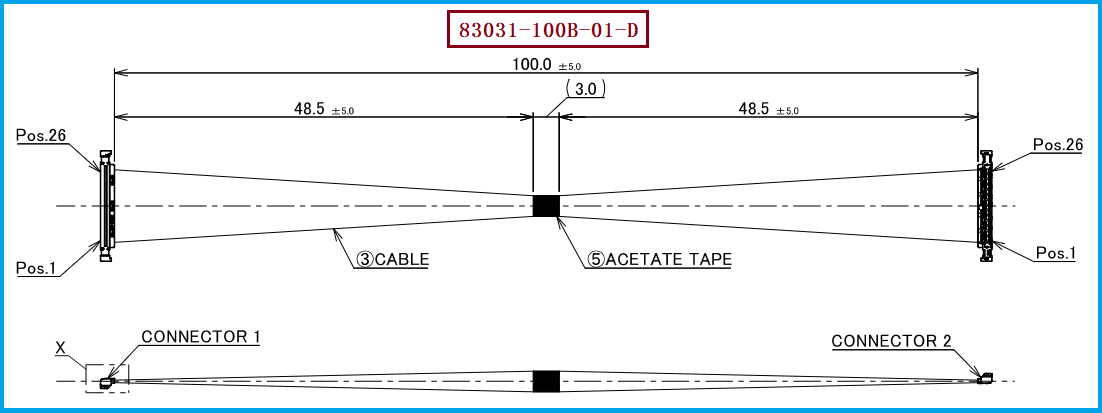

本次 giới thiệu I-PEX 83031-100B-01-D thuộc về CABLINE®-UA II 26Pin cáp đồng trục siêu mỏng, thông tin mẫu số chính thức cho thấy规格 là 26Pin, Micro-Coaxial, 44AWG, L=100mm, cấu trúc 1-1. Đầu cáp sử dụng mô hình kết nối 20497-026T-30, tương ứng với CABLINE®-UA II 26Pin Plug Housing, khoảng cách chân kết nối của kết nối là 0.3mm. Đối với kỹ sư, 100mm không phải là một "thuộc tính chiều dài" đơn thuần mà là một phần của thiết kế tính toàn vẹn tín hiệu: nếu thiết bị nội bộ thực tế chỉ cần 80~100mm, việc sử dụng chiều dài hợp lý có thể giảm bớt đường truyền không cần thiết; nếu vì lý do bố trí cấu trúc cần tăng lên 200mm, 300mm, thì nên đồng thời đánh giá tổn thất đầu vào, tổn thất phản hồi, nhiễu chéo và dư lượng SI của đầu máy toàn bộ. I-PEX chính thức cung cấp cùng loạt 26P 1-1 cáp 200mm, 300mm với mẫu số 83032, 83033, có thể được sử dụng làm tham khảo cho nhu cầu chiều dài khác nhau.
Đối với các kỹ sư, việc đánh giá một sợi cáp đồng trục siêu mỏng có thể đáp ứng được yêu cầu truyền tải tốc độ cao hay không đòi hỏi phải综合考虑 độ dài, AWG, cấu trúc导体, lớp cách điện, cấu trúc bọc cách điện, sự nhất quán về điện trở và chất lượng kết nối. CABLINE®-UA II chính thức hỗ trợ AWG42, AWG44, AWG46 Micro-Coax, trong đó mẫu dây cáp chính thức bao gồm规格 44AWG; đồng thời, khoảng cách 0.3mm Pitch, chiều cao phối hợp 1.27±0.1mm và độ sâu 2.9mm của kết nối cũng quyết định khả năng phù hợp về không gian của dây cáp trong thiết bị nhỏ gọn. Đối với mẫu 83031-100B-01-D, sự kết hợp của cáp đồng trục siêu mỏng 44AWG và kết nối 26PIN, 0.3MM không chỉ đáp ứng được nhu cầu lập trình nhỏ gọn mà còn cần thông qua việc kiểm soát độ dài dây hợp lý, công nghệ kết nối và kiểm soát tính toàn vẹn của tín hiệu để giảm thiểu tổn thất thêm. Đặc biệt trong các khu vực như trục quay, mô-đun camera hoặc các khu vực uốn gấp nhiều lần, cần tránh việc tăng độ dài dây không cần thiết để "để dư".
Nếu doanh nghiệp đang tiến hành việc chuẩn bị phụ tùng thay thế, thay thế trong nước hoặc phát triển lại I-PEX 83031-100B-01-D, khuyến nghị nhân viên kỹ thuật và mua sắm không nên chỉ thay thế đơn giản theo “26Pin cable”, mà nên tập trung kiểm tra các điều kiện quan trọng như CABLINE®-UA II series, 26PIN, 0.3MM Pitch, 44AWG Micro-Coax, chiều dài 100mm, cấu trúc 1-1 và mẫu kết nối 20497-026T-30. Đồng thời, xác định hướng ra线, hình thức kết nối và hình dáng của cable dựa trên không gian dẫn của thiết bị thực tế. I-PEX cũng liệt kê 83031-100B-01-D là mẫu cable đánh giá line CABLINE-UA II 26Pin, 44AWG, 100mm, 1-1. Đối với nhân viên mua sắm, nếu có nhu cầu về thời gian giao hàng, chi phí hoặc kênh cung ứng của cable gốc, có thể phát triển thay thế tương thích theo giao diện, số Pin, Pitch,规格 của vật liệu dẫn và chiều dài của mẫu gốc, thay vì chỉ thay thế bằng cable thông thường. Công ty chúng tôi có thể cung cấp: giải pháp thay thế tương thích cho I-PEX 83031-100B-01-D, có thể tùy chỉnh và phát triển lại cable đồng trục mỏng theo yêu cầu về chiều dài, đường kính dây, kết nối và cấu trúc kết nối của thiết bị khách hàng.
